適用場所：
生物實驗室使用

產品特性：
TJP-3A/W0109-1B微量注射泵主要在實驗室使用，控制器和執行機構為分體結構。提供編程工作模式，可進行多段均速，多段混合曲線，觸發分配，周期分配等單過程或多過程組合。TJP-3A/W0109-1B微量注射泵具備TJ-3A的所有功能，在TJ-3A注射泵的基礎上增加了編程模式。

功能特點
自定義注射器：可儲存四個用戶自定義的注射器內徑
可從列表中選擇注射器或者直接輸入注射器內徑確定注射器?
線性推力輸出：全程＞90N
信號輸出功能：兩路OC門開關信號輸出，指示泵的啟/停和方向
流量校正功能：通過校正操作得到更為精確的液量
注射器保護功能：通過調整限位塊位置，可以保護注射泵免受損傷
塊進(退)功能：全速灌注或抽取液體
采用485通訊總線可與上位機相連，通過后臺對其進行控制
外控輸入接口：1.外部啟/停制輸入 2.編程模式下外部事件觸發輸入
控制輸出接口：1.兩路OC門開關信號輸出，指示泵的啟/停和方向 2.狀態輸出，只適于編程模式

TJP-3A微量注射泵的編程功能：
在編程模式下既可以試用單步完成單一的特定功能，又可以使用多個步驟組合完成較復雜的過程控制功能
在編程模式下可以選擇均速，增速，減速，周期分配和觸發分配等多種方案可供選擇

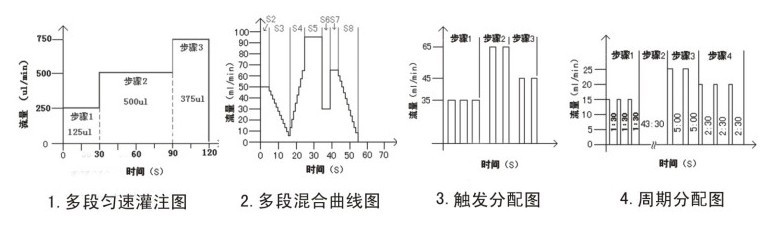

編程工作過程方案

技術指標
工作模式：注射、抽取、先注射后抽取、先抽取后注射、連續
執行單元數量：1
行程：90mm
行程分辨率：0.165μm
線速度范圍：7.94μm/min-79.4mm/min(流量=線速度×注射器內截面積)
線速度調節分辨率：7.94μm/min
行程控制精度：誤差≤±0.5%(行程≥大行程的30%時)
額定線性推力：＞90N
注射器選擇：內置主要廠家、主要型號注射器供選擇
注射器自定義：可儲存四個用戶自定義的注射器內經值
流量校正：通過校正程序獲得更為精確的液量
運行參數設置：分配液量、注射時間、抽取時間、間隔時間、分配次數等，各通道可單獨設置，可以讓所有通道采用指定通道的參數
啟動參數設置：各執行單元單獨啟動、各執行單元分別延時啟動、各執行單元同步啟動
顯示參數選擇：液量、流量或線速度
掉電記憶：重新上電后可選擇是否按照掉電前的狀態繼續進行工作
快進(退)功能：全速注射或抽取液體
狀態信號輸出：2路OC門信號輸出，用于指示啟/停和方向狀態
控制信號輸入：2路啟?？刂戚斎攵?，1路下降沿觸發信號控制啟停，1路TTL電平信號控制啟停
通信接口：RS485
控制器外形尺寸：170×108×65(mm)
控制器重量：0.5kg
執行單元外形尺寸：245×100×95(mm)
執行單元重量：1.3kg
使用電源：AC 90V-260V/10W
工作環境溫度：0℃-40℃
工作環境相對濕度：＜80%
